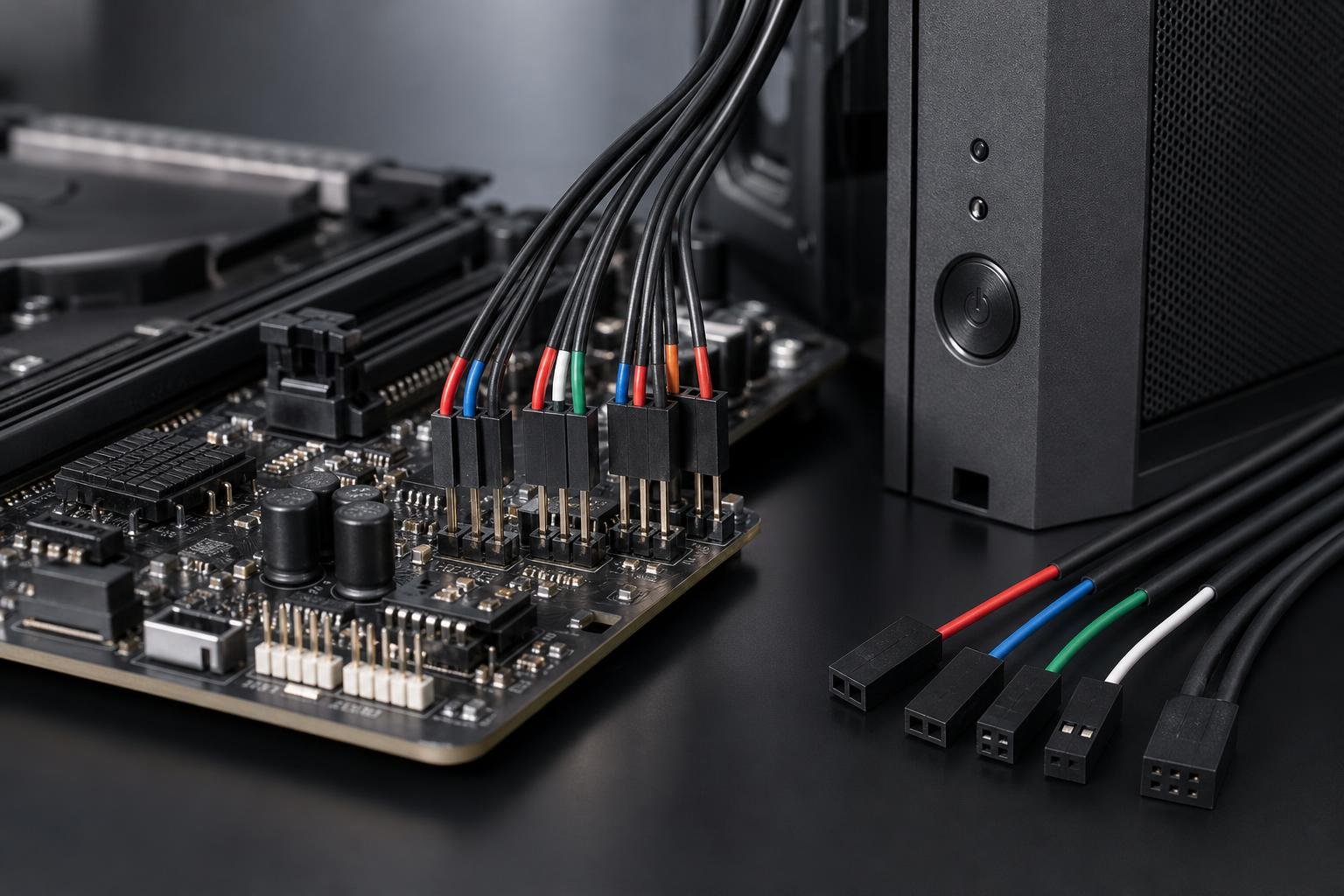

Collegare i cavi del pannello frontale del case alla scheda madre è una delle operazioni più semplici nell’assemblaggio di un PC, ma anche una delle più facili da eseguire in modo errato. I connettori sono piccoli, spesso poco leggibili e possono cambiare posizione da una scheda madre all’altra. Un collegamento sbagliato può impedire l’avvio del computer, rendere inutilizzabile il pulsante di accensione o disattivare LED e porte frontali.

La procedura richiede soprattutto attenzione, consultazione del manuale e una corretta distinzione tra i vari cavi. I collegamenti del pulsante di accensione e del reset non hanno una polarità obbligatoria, mentre i LED frontali devono essere collegati rispettando il positivo e il negativo. Prima di iniziare, è inoltre importante lavorare a computer completamente scollegato dalla rete elettrica.

Quali sono i cavi del pannello frontale

I cavi provenienti dalla parte anteriore del case sono generalmente raccolti in piccoli connettori singoli o in blocchi preassemblati. Le sigle stampate sui cavi possono variare leggermente, ma le funzioni principali sono riconoscibili.

Power SW è il cavo collegato al pulsante di accensione. Quando viene premuto, il pulsante chiude per un istante il circuito e comunica alla scheda madre la richiesta di avvio. Reset SW, se presente, svolge una funzione analoga per il pulsante di riavvio.

HDD LED è il LED che segnala l’attività delle unità di archiviazione, mentre Power LED, indicato anche come PLED o POWER LED, mostra lo stato di accensione del computer. Alcuni case usano un connettore a due pin, altri dividono il Power LED in due connettori separati per adattarsi a layout diversi.

Nel pannello frontale possono essere presenti anche cavi più grandi e distinti dai precedenti. HD AUDIO collega le prese audio anteriori alla scheda madre. USB può indicare un connettore interno USB 2.0, mentre una spina più larga e spesso schermata è normalmente associata alle porte USB 3.x anteriori. I case più recenti possono includere un connettore interno USB Type-C, che va collegato solo alla relativa intestazione presente sulla scheda madre.

Individuare il connettore corretto sulla scheda madre

Il punto di partenza deve essere il manuale della scheda madre. Il connettore destinato ai pulsanti e ai LED del case viene indicato solitamente come F_PANEL, JFP1, SYSTEM PANEL o con una sigla simile. Si trova spesso lungo il bordo inferiore della scheda, ma la posizione non è universale.

Accanto ai pin possono essere stampate direttamente le indicazioni relative a Power SW, Reset SW, HDD LED e Power LED. Tuttavia, le scritte sulla scheda possono essere molto piccole o parzialmente nascoste dalla scheda grafica e dagli altri componenti. Lo schema riportato nel manuale resta quindi il riferimento più affidabile.

Prima di collegare qualsiasi cavo, spegnere il computer, portare l’interruttore dell’alimentatore su “0” e scollegare il cavo di alimentazione. Se si sta assemblando un PC nuovo, è consigliabile installare i cavi prima di montare la scheda grafica o altri componenti ingombranti, così da avere una visuale migliore e poter lavorare senza esercitare pressione sulla scheda.

Come collegare Power SW, Reset SW e i LED

Il connettore del pannello frontale è normalmente composto da due file di pin. Lo schema può lasciare uno spazio vuoto oppure un pin non utilizzato: non bisogna inserire i connettori “a memoria” né forzarli in una posizione che non coincide con il manuale.

Power SW e Reset SW possono essere collegati in entrambi i versi. Questi interruttori non hanno polarità, quindi è sufficiente posizionare il connettore sui due pin indicati. Se il case non ha un pulsante di reset, il relativo collegamento può essere semplicemente lasciato inutilizzato.

Per i LED, invece, la polarità è importante. Il filo colorato, spesso rosso, bianco, verde o comunque distinguibile dal filo nero, è generalmente il positivo; il filo nero o bianco può rappresentare il negativo, ma non esiste una codifica identica per ogni produttore. Quando il connettore riporta i simboli “+” e “-”, questi devono coincidere con quelli indicati nello schema della scheda madre.

Un LED collegato al contrario normalmente non provoca danni, ma non si illumina. In questo caso è sufficiente spegnere il PC, scollegare l’alimentazione e invertire il connettore. Se il LED Power è separato in due spine, verificare nel manuale se la scheda madre richiede una disposizione specifica e se il secondo pin deve restare libero.

Collegare audio, USB e porte aggiuntive

Il connettore HD AUDIO va collegato all’intestazione interna dedicata, spesso indicata come AAFP, JAUD o Front Audio. Non va confuso con i connettori audio analogici presenti sul pannello posteriore della scheda madre. La spina HD AUDIO è spesso dotata di un foro chiuso o di una posizione mancante che impedisce l’inserimento errato; non bisogna rimuovere il blocco per adattarla a un connettore diverso.

Il connettore interno per USB 2.0 è più piccolo e generalmente dispone di una fila di pin con una posizione assente. Serve per le porte USB 2.0 del pannello frontale e per alcuni accessori del case. Il connettore USB 3.x interno è invece più largo, spesso con una struttura rigida e un cavo più spesso. Deve essere inserito nell’intestazione corrispondente, senza inclinarlo: i pin sono numerosi e possono piegarsi se la spina viene forzata.

Per il pannello frontale USB Type-C serve un’apposita intestazione interna, presente solo su alcune schede madri. Non è intercambiabile con USB 2.0 o USB 3.x standard. Se la scheda madre non dispone del connettore adatto, la porta Type-C del case potrebbe non poter essere utilizzata senza un’apposita scheda di espansione compatibile.

Controlli prima dell’accensione

Dopo aver completato i collegamenti, verificare che ogni connettore sia inserito fino in fondo e che nessun pin sia piegato. Controllare anche che i cavi non interferiscano con le ventole e che non siano tesi vicino ai connettori. Non è necessario applicare forza: se una spina non entra, probabilmente non è quella corretta oppure è orientata nel verso sbagliato.

Un errore frequente consiste nel confondere il connettore del pannello frontale con intestazioni simili, come quelle per ventole, RGB o ARGB. Questi collegamenti hanno funzioni e tensioni differenti e non devono essere utilizzati come alternativa. Anche i connettori RGB a quattro pin e ARGB a tre pin non sono intercambiabili.

Se il PC non si accende, controllare per prima cosa Power SW, il connettore principale dell’alimentatore sulla scheda madre e il connettore di alimentazione della CPU. Se il computer si avvia ma un LED non funziona, verificare la polarità. Se le porte frontali USB o l’audio non sono operativi, ricontrollare il relativo cavo e il connettore interno, quindi verificare nel manuale che la porta sia effettivamente supportata dalla scheda madre.

Un metodo utile per diagnosticare il pulsante di accensione consiste nel controllare il collegamento Power SW e, solo se previsto dalle istruzioni della scheda madre e con la massima cautela, avviare il sistema tramite i due pin del pulsante usando un oggetto metallico isolato dal resto dei componenti. È una verifica da eseguire soltanto con alimentazione correttamente installata e senza toccare altri pin. In caso di dubbio, è preferibile rivolgersi a un tecnico.

Seguire lo schema del manuale, rispettare la polarità dei LED e non forzare mai i connettori sono le tre regole fondamentali. Una volta identificati correttamente i cavi, il collegamento del pannello frontale diventa una procedura rapida, ordinata e sicura, indipendentemente dal modello di case o di scheda madre.
