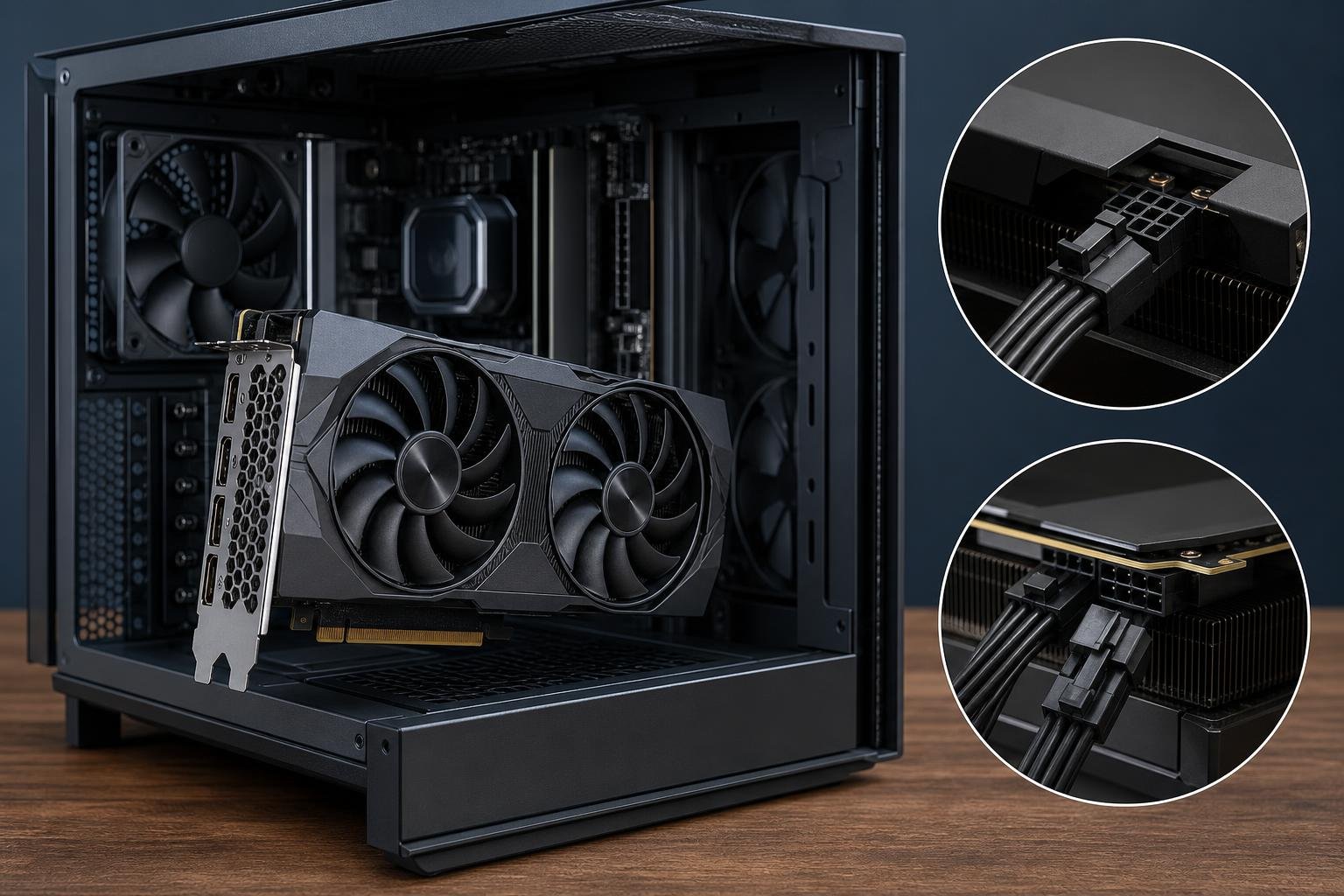

Installare o sostituire una scheda video richiede più attenzione di quanto possa sembrare. Non basta inserire la GPU nello slot della scheda madre: prima bisogna verificare la compatibilità con il PC, controllare lo spazio disponibile nel case, valutare la potenza dell’alimentatore e collegare correttamente i cavi PCIe. Un montaggio eseguito male può impedire l’avvio del computer, causare instabilità o, nei casi peggiori, danneggiare i componenti.

La procedura è comunque alla portata di chiunque abbia un minimo di manualità e lavori con calma. In questa guida vediamo come preparare il sistema, rimuovere la vecchia scheda, installare quella nuova, collegare l’alimentazione e completare la configurazione dei driver senza commettere gli errori più comuni.

Controlli da fare prima dell’installazione

Prima di acquistare o montare una scheda video è necessario verificare che sia adatta al computer. Il primo elemento da controllare è lo slot sulla scheda madre: nella maggior parte dei PC moderni la scheda grafica utilizza uno slot PCI Express x16, generalmente quello più lungo e più vicino al processore. Le generazioni PCI Express sono compatibili tra loro, anche se le prestazioni effettive dipendono dalla piattaforma e dalla scheda installata.

Occorre poi misurare lo spazio interno del case. Le schede video più potenti possono occupare due, tre o più slot di espansione e avere una lunghezza considerevole. Consultare le dimensioni dichiarate dal produttore e confrontarle con lo spazio reale tra il retro del case e ventole, radiatori, gabbie per i dischi o altri componenti. È importante verificare anche lo spessore: una scheda molto larga può coprire gli slot PCIe adiacenti.

Un altro controllo riguarda l’alimentatore. La potenza nominale non è l’unico dato importante: contano anche la qualità dell’unità, la capacità della linea a 12 volt, il numero di connettori disponibili e il tipo di collegamento richiesto dalla scheda. Le indicazioni del produttore della GPU e dell’alimentatore devono essere considerate come riferimento. Un alimentatore troppo debole o di qualità incerta può causare spegnimenti, riavvii e problemi sotto carico.

Prima di procedere, salvare il lavoro e spegnere completamente il computer. Non è sufficiente metterlo in sospensione. Disattivare l’interruttore dell’alimentatore, se presente, scollegare il cavo di corrente e premere per qualche secondo il pulsante di accensione per scaricare l’energia residua. Lavorare su una superficie stabile, ben illuminata e possibilmente priva di moquette. Toccare una parte metallica non verniciata del case aiuta a ridurre il rischio di scariche elettrostatiche.

Rimozione della vecchia scheda video

Posizionare il case in modo da poter accedere comodamente al suo interno e rimuovere il pannello laterale. Se è già installata una scheda video, individuare i cavi di alimentazione collegati al bordo superiore o laterale della scheda. Scollegarli premendo la linguetta di blocco del connettore e tirando con delicatezza, senza strattonare i fili.

Successivamente svitare le viti che fissano la staffa metallica della scheda al retro del case. In alcuni case può essere presente una copertura o un sistema di ritenzione aggiuntivo: rimuoverlo seguendo la struttura del telaio, senza forzare.

Lo slot PCI Express è dotato di una piccola linguetta di blocco all’estremità opposta rispetto alla staffa. Premere o spostare la linguetta, a seconda del modello di scheda madre, quindi estrarre la GPU mantenendola il più possibile diritta. Non piegare la scheda e non usare il dissipatore o le ventole come leva. Riporre il componente in una confezione antistatica, se disponibile.

Come inserire la nuova scheda nel PC

Prima di installare la nuova GPU, rimuovere dal retro del case le placchette corrispondenti agli slot che la scheda occuperà. Il numero dipende dal modello e dal suo sistema di raffreddamento. Non rimuovere placchette casuali: la staffa della scheda deve appoggiarsi correttamente al telaio e le uscite video devono risultare accessibili dall’esterno.

Allineare la scheda con lo slot PCI Express x16 e con le aperture posteriori del case. Premere verso il basso con una forza uniforme finché il connettore non è completamente inserito e la linguetta dello slot non torna in posizione di blocco. La staffa metallica deve aderire al retro del case senza rimanere inclinata. A questo punto fissare la scheda con le viti appropriate.

Non esercitare una pressione eccessiva se la scheda non entra. In genere la causa è un disallineamento con la staffa, una linguetta dello slot ancora chiusa o una placchetta posteriore non rimossa. Forzare il componente può danneggiare sia il connettore PCI Express sia la scheda madre.

Collegare correttamente i cavi di alimentazione

Le schede video che richiedono alimentazione aggiuntiva dispongono di uno o più connettori dedicati. I più comuni sono i connettori PCIe a 6 o 8 pin, talvolta combinabili, mentre alcuni modelli più recenti utilizzano un connettore ad alta potenza con più contatti. Il tipo esatto da usare deve essere quello previsto dalla scheda e dall’alimentatore.

Utilizzare esclusivamente cavi contrassegnati come PCIe o VGA sull’alimentatore modulare. Non collegare alla scheda video cavi CPU/EPS, SATA o Molex tramite adattatori improvvisati: la forma dei connettori può sembrare simile, ma la disposizione elettrica è diversa. Nei modelli modulari è inoltre essenziale usare i cavi forniti con quello specifico alimentatore, perché i collegamenti sul lato dell’alimentatore non sono necessariamente standardizzati tra marche o famiglie differenti.

Inserire ogni connettore fino in fondo, verificando che la linguetta di blocco scatti correttamente. Se la scheda dispone di più ingressi, collegarli tutti. Quando l’alimentatore offre più cavi PCIe separati, è generalmente preferibile utilizzare un cavo distinto per ciascun connettore della GPU, soprattutto con schede ad alto consumo. Evitare di piegare bruscamente il cavo proprio vicino al connettore.

Per i connettori ad alta potenza, il collegamento deve essere completamente inserito e perfettamente allineato. Un innesto parziale o una piega troppo ravvicinata può aumentare la resistenza del contatto e provocare surriscaldamento. Rispettare sempre le istruzioni del produttore della scheda e dell’alimentatore, senza affidarsi a cavi o adattatori di provenienza incerta.

Primo avvio e installazione dei driver

Prima di chiudere il case, controllare che nessun cavo possa entrare nelle ventole e che la scheda sia fissata saldamente. Collegare il cavo del monitor alle uscite della nuova scheda video, non a quelle della scheda madre, se si utilizza una GPU dedicata. Ricollegare il cavo di alimentazione, accendere l’alimentatore e avviare il PC.

Se il computer si avvia ma non mostra immagini, spegnerlo e controllare innanzitutto il collegamento del monitor, l’ingresso selezionato sul display, l’inserimento della scheda nello slot e i cavi di alimentazione. Se il sistema emette segnali acustici o mostra codici diagnostici, consultare il manuale della scheda madre. Non continuare a riavviare il computer se si avverte odore di bruciato, si nota un connettore deformato o l’alimentatore si spegne immediatamente.

Dopo l’avvio del sistema operativo, installare i driver aggiornati scaricandoli dal sito ufficiale del produttore della scheda. Se si sta sostituendo una GPU di marca diversa, può essere utile rimuovere preventivamente i vecchi driver, seguendo una procedura prudente e riavviando quando richiesto. Evitare pacchetti provenienti da siti non ufficiali.

Infine verificare in Gestione dispositivi o nell’applicazione del produttore che la scheda venga riconosciuta correttamente. Un breve test con un gioco o un programma graficamente impegnativo permette di controllare la stabilità, le temperature e il comportamento delle ventole. Se compaiono artefatti, blocchi o riavvii, le prime verifiche devono riguardare alimentazione, inserimento nello slot, driver e adeguatezza dell’alimentatore.

Errori da evitare durante il montaggio

Gli errori più frequenti sono installare la scheda senza fissarla al case, dimenticare un connettore di alimentazione, collegare il monitor alla porta sbagliata e utilizzare un alimentatore sottodimensionato. È inoltre rischioso trasportare o maneggiare la GPU tenendola per le ventole, lasciare il peso della scheda completamente a carico dello slot o chiudere il pannello laterale contro cavi piegati eccessivamente.

Una volta completata l’installazione, mantenere ordinato il cablaggio e controllare periodicamente che la polvere non ostacoli il flusso d’aria. Una scheda video montata correttamente deve rimanere stabile, avere connettori ben inseriti e ricevere un adeguato ricambio d’aria. Con questi accorgimenti, la sostituzione diventa una procedura sicura e ripetibile anche per futuri aggiornamenti.
