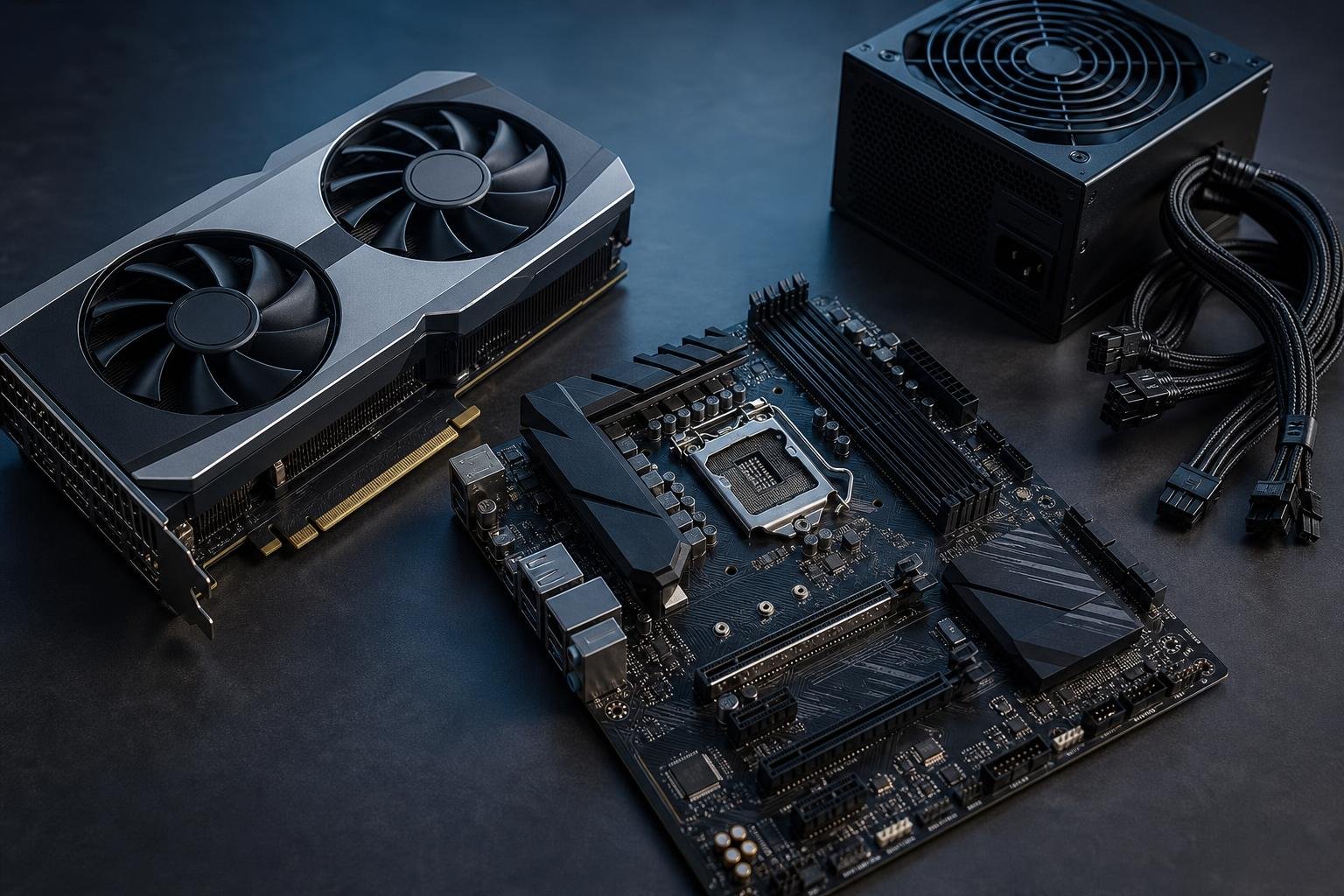

Come verificare la compatibilità PCI Express tra scheda grafica, scheda madre e alimentatore

Prima di acquistare una scheda grafica è necessario verificare che possa funzionare correttamente con la scheda madre e con l’alimentatore già presenti nel computer. Il riferimento più importante è il bus PCI Express, l’interfaccia utilizzata per trasferire dati tra GPU e sistema, ma la compatibilità non dipende soltanto dalla presenza di uno slot apparentemente adatto.

Bisogna controllare almeno quattro aspetti: il tipo e la generazione dello slot PCI Express, i connettori di alimentazione richiesti dalla scheda grafica, la potenza e la qualità dell’alimentatore e lo spazio fisico disponibile nel case. Una verifica ordinata evita di acquistare una GPU impossibile da installare o costretta a funzionare in condizioni non ottimali.

Controllare lo slot PCI Express della scheda madre

La maggior parte delle schede grafiche dedicate utilizza uno slot PCI Express con connettore fisico x16. Sulle schede madri moderne questo slot è generalmente quello più lungo e si trova vicino al processore. Non va però confuso con altri slot PCI Express più corti, destinati in genere a schede di espansione come adattatori di rete, schede audio o controller.

Il modo più affidabile per identificare lo slot è consultare il manuale della scheda madre oppure la scheda tecnica ufficiale del produttore. La dicitura può indicare, per esempio, PCIe x16, PCI Express x16 o una combinazione tra la generazione del bus e il numero di linee disponibili. Il termine “x16” indica la configurazione fisica e il numero massimo di linee PCI Express previste dallo slot, mentre la generazione indica la velocità di trasferimento dell’interfaccia.

È importante distinguere tra uno slot fisicamente x16 e uno slot che opera realmente con sedici linee. Alcune schede madri dispongono di più slot lunghi, ma il secondo può funzionare con un numero inferiore di linee o condividere risorse con altri componenti. Per la scheda grafica conviene utilizzare lo slot principale, normalmente quello più vicino al processore, salvo indicazioni diverse del manuale.

Generazioni PCI Express: compatibilità tra versioni diverse

Le varie generazioni PCI Express sono progettate per mantenere una compatibilità generalmente retroattiva. In pratica, una scheda grafica PCIe di una generazione più recente può normalmente essere installata in uno slot di generazione precedente, mentre una scheda grafica più vecchia può funzionare in uno slot più moderno. In questi casi il collegamento opera alla velocità comune supportata da entrambe le parti.

La compatibilità, tuttavia, non significa che le prestazioni siano sempre identiche a quelle ottenibili con una piattaforma della stessa generazione. Il possibile impatto dipende dalla scheda grafica, dal numero di linee effettivamente disponibili, dal carico di lavoro e dal modo in cui la GPU utilizza il bus. In molti sistemi la differenza è contenuta, ma non è corretto considerarla automaticamente nulla.

Una particolare attenzione è necessaria quando la scheda grafica utilizza meno linee PCI Express rispetto alla dimensione fisica dello slot. Una GPU con interfaccia x8, per esempio, può essere installata in uno slot x16, ma il risultato dipende dalla generazione PCIe della scheda madre e della scheda grafica. Su piattaforme più datate o con configurazioni limitate, la riduzione della larghezza di banda può diventare più rilevante.

Prima dell’acquisto occorre quindi confrontare le informazioni ufficiali di scheda madre e GPU: generazione PCIe, configurazione elettrica dello slot e modalità di funzionamento. Non bisogna basarsi soltanto sulla forma del connettore.

Verificare l’alimentazione richiesta dalla scheda grafica

Una scheda grafica può ricevere energia in parte dallo slot PCI Express e, se necessario, attraverso uno o più connettori aggiuntivi collegati direttamente all’alimentatore. Il tipo di connettore richiesto varia in base al modello. Le schede meno esigenti possono non avere connettori supplementari, mentre altre possono richiedere connettori PCIe a sei o otto contatti, combinazioni di questi oppure un connettore di formato più recente.

La scheda tecnica della GPU indica normalmente la potenza consigliata dell’alimentatore e i connettori necessari. Questo valore deve essere confrontato con l’etichetta dell’alimentatore, verificando soprattutto la capacità della linea a 12 volt e la presenza dei cavi corretti. La potenza nominale complessiva, da sola, non descrive completamente la capacità dell’unità di alimentazione.

È fondamentale non utilizzare adattatori improvvisati o cavi non compatibili. I cavi modulari, in particolare, non sono universalmente intercambiabili tra alimentatori di marche o serie diverse: anche se il connettore sembra identico, i collegamenti interni possono cambiare. Bisogna usare i cavi forniti con quello specifico alimentatore o indicati dal produttore come compatibili.

Quando la GPU richiede più connettori separati, è preferibile seguire le indicazioni del produttore dell’alimentatore e distribuire il carico sui cavi disponibili, invece di concentrare tutto su un singolo collegamento quando non previsto. Il cavo deve essere inserito completamente e senza pieghe eccessive vicino al connettore, soprattutto nei collegamenti ad alta potenza.

Potenza, qualità e margine di sicurezza

Per valutare l’alimentatore bisogna considerare l’intero computer, non soltanto la scheda grafica. Processore, unità di archiviazione, ventole, dispositivi USB e altre schede contribuiscono al consumo complessivo. La potenza consigliata dal produttore della GPU è un riferimento utile, ma va interpretata insieme al processore installato e all’età dell’alimentatore.

Un alimentatore molto vecchio, di qualità incerta o privo dei connettori richiesti può rappresentare un limite anche se la sua potenza dichiarata sembra sufficiente. Un modello affidabile deve fornire una potenza stabile, disporre di protezioni elettriche adeguate e avere cablaggi adatti alla configurazione. È prudente lasciare un margine rispetto al consumo teorico massimo, così da evitare di far lavorare l’unità costantemente al limite.

Non bisogna confondere la certificazione di efficienza con una garanzia assoluta sulla qualità: l’efficienza indica quanta energia viene convertita senza perdite, mentre affidabilità, piattaforma elettronica e protezioni richiedono una valutazione più ampia.

Controlli fisici e BIOS prima dell’installazione

La compatibilità PCI Express non garantisce che la scheda entri nel case. Prima di procedere bisogna controllare lunghezza, altezza e spessore della GPU, oltre allo spazio occupato dagli eventuali connettori di alimentazione. Una scheda molto spessa può coprire slot adiacenti o interferire con altre schede e componenti.

È utile misurare lo spazio interno del case e confrontarlo con le dimensioni ufficiali della scheda grafica, considerando anche ventole frontali, radiatori, gabbie per dischi e il percorso dei cavi. Va verificata inoltre la presenza delle staffe posteriori necessarie e di un flusso d’aria adeguato.

Su sistemi datati può essere opportuno controllare la disponibilità di aggiornamenti BIOS o UEFI della scheda madre. Non sempre sono necessari, ma un firmware aggiornato può migliorare la compatibilità con hardware più recente. L’aggiornamento va eseguito soltanto seguendo le istruzioni del produttore e senza interrompere l’alimentazione.

Procedura pratica di verifica

Per ridurre gli errori, si può seguire questa sequenza: identificare il modello esatto della scheda madre e consultare il manuale; verificare che sia disponibile uno slot PCI Express x16 adatto; confrontare la generazione PCIe e la configurazione delle linee con quella della GPU; leggere nella scheda tecnica della scheda grafica i connettori e la potenza consigliata; controllare sull’alimentatore potenza, linea a 12 volt e cavi disponibili; infine misurare lo spazio nel case.

Dopo l’installazione, il computer dovrebbe essere spento e scollegato dalla rete elettrica. La scheda va inserita nello slot principale fino al corretto aggancio del fermo, fissata al case e collegata all’alimentazione senza forzare i connettori. Al primo avvio è consigliabile installare i driver aggiornati e verificare che il sistema riconosca correttamente la GPU.

Se il computer non si avvia, si spegne sotto carico o mostra artefatti grafici, non bisogna attribuire subito il problema al bus PCI Express. Occorre ricontrollare alimentazione, inserimento della scheda, cavi, temperature, driver e impostazioni del firmware. Una verifica basata su modello esatto e documentazione ufficiale è sempre più affidabile di una valutazione fatta soltanto osservando la forma dello slot.
